Vue3.0核心源码解读 | 组件更新：完整的Dom diff流程（上）

纸上得来终觉浅，绝知此事要躬行。

上一篇文章我们梳理了组件选渲染的过程，本质上就是把各种类的 vnode 渲染成真实 DOM。我们也知道了组件就是由模板、组件描述对象和数据构成的，数据的变化会影响组件的变化。组件的渲染过程中创建了一个带副作用的渲染函数，当数据变化的时候就会执行这个渲染函数来触发组件的更新。那么接下来，我们就具体分析一下组件的更新过程。

1 副作用函数更新组件过程

我们先回顾一下带副作用的渲染函数 setupRenderEffect 的实现，但是这次我们要重点关注更新组件部分的逻辑：

const setupRenderEffect = (
  instance,
  initialVNode,
  container,
  anchor,
  parentSuspense,
  isSVG,
  optimized
) => {
  // 创建响应式的副作用渲染函数
  instance.update = effect(function componentEffect() {
    if (!instance.isMounted) {
      // 渲染组件
    } else {
      // 更新组件
      let { next, vnode } = instance;
      // next 表示新的组件 vnode
      if (next) {
        // 更新组件 vnode 节点信息
        updateComponentPreRender(instance, next, optimized);
      } else {
        next = vnode;
      }
      // 渲染新的子树 vnode
      const nextTree = renderComponentRoot(instance);
      // 缓存旧的子树 vnode
      const prevTree = instance.subTree;
      // 更新子树 vnode
      instance.subTree = nextTree;
      // 组件更新核心逻辑，根据新旧子树 vnode 做 patch
      patch(
        prevTree,
        nextTree,
        // 如果在 teleport 组件中父节点可能已经改变，所以容器直接找旧树 DOM 元素的父节点
        hostParentNode(prevTree.el),
        // 参考节点在 fragment 的情况可能改变，所以直接找旧树 DOM 元素的下一个节点
        getNextHostNode(prevTree),
        instance,
        parentSuspense,
        isSVG
      );
      // 缓存更新后的 DOM 节点
      next.el = nextTree.el;
    }
  }, prodEffectOptions);
};

可以看到，更新组件主要做三件事情：更新组件 vnode 节点、渲染新的子树 vnode、根据新旧子树 vnode 执行 patch 逻辑。

首先是更新组件 vnode 节点，这里会有一个条件判断，判断组件实例中是否有新的组件 vnode（用 next 表示），有则更新组件 vnode，没有 next 指向之前的组件 vnode。为什么需要判断，这其实涉及一个组件更新策略的逻辑，我们稍后会讲。

接着是渲染新的子树 vnode，因为数据发生了变化，模板又和数据相关，所以渲染生成的子树 vnode 也会发生相应的变化。

最后就是核心的 patch 逻辑，用来找出新旧子树 vnode 的不同，并找到一种合适的方式更新 DOM，接下来我们就来分析这个过程。

2 核心逻辑：patch 流程

我们先来看 patch 流程的实现代码：

const patch = (
  n1,
  n2,
  container,
  anchor = null,
  parentComponent = null,
  parentSuspense = null,
  isSVG = false,
  optimized = false
) => {
  // 如果存在新旧节点, 且新旧节点类型不同，则销毁旧节点
  if (n1 && !isSameVNodeType(n1, n2)) {
    anchor = getNextHostNode(n1);
    unmount(n1, parentComponent, parentSuspense, true);
    // n1 设置为 null 保证后续都走 mount 逻辑
    n1 = null;
  }
  const { type, shapeFlag } = n2;
  switch (type) {
    case Text:
      // 处理文本节点
      break;
    case Comment:
      // 处理注释节点
      break;
    case Static:
      // 处理静态节点
      break;
    case Fragment:
      // 处理 Fragment 元素
      break;
    default:
      if (shapeFlag & 1 /* ELEMENT */) {
        // 处理普通 DOM 元素
        processElement(
          n1,
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else if (shapeFlag & 6 /* COMPONENT */) {
        // 处理组件
        processComponent(
          n1,
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else if (shapeFlag & 64 /* TELEPORT */) {
        // 处理 TELEPORT
      } else if (shapeFlag & 128 /* SUSPENSE */) {
        // 处理 SUSPENSE
      }
  }
};
function isSameVNodeType(n1, n2) {
  // n1 和 n2 节点的 type 和 key 都相同，才是相同节点
  return n1.type === n2.type && n1.key === n2.key;
}

在这个过程中，首先判断新旧节点是否是相同的 vnode 类型，如果不同，比如一个 div 更新成一个 ul，那么最简单的操作就是删除旧的 div 节点，再去挂载新的 ul 节点。

如果是相同的 vnode 类型，就需要走 diff 更新流程了，接着会根据不同的 vnode 类型执行不同的处理逻辑，这里我们仍然只分析普通元素类型和组件类型的处理过程。

2.1 处理组件

如何处理组件的呢？举个例子，我们在父组件 App 中里引入了 Hello 组件：

<template>
  <div class="app">
    <p>This is an app.</p>
    <hello :msg="msg"></hello>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: 'Vue'
      }
    },
    methods: {
      toggle() {
        this.msg = this.msg ==== 'Vue'? 'World': 'Vue'
      }
    }
  }
</script>

Hello 组件中是 <div> 包裹着一个 <p> 标签， 如下所示：

<template>
  <div class="hello">
    <p>Hello, {{msg}}</p>
  </div>
</template>
<script>
  export default {
    props: {
      msg: String
    }
  }
</script>

点击 App 组件中的按钮执行 toggle 函数，就会修改 data 中的 msg，并且会触发 App 组件的重新渲染。

结合前面对渲染函数的流程分析，这里 App 组件的根节点是 div 标签，重新渲染的子树 vnode 节点是一个普通元素的 vnode，应该先走 processElement 逻辑。组件的更新最终还是要转换成内部真实 DOM 的更新，而实际上普通元素的处理流程才是真正做 DOM 的更新，由于稍后我们会详细分析普通元素的处理流程，所以我们先跳过这里，继续往下看。

和渲染过程类似，更新过程也是一个树的深度优先遍历过程，更新完当前节点后，就会遍历更新它的子节点，因此在遍历的过程中会遇到 hello 这个组件 vnode 节点，就会执行到 processComponent 处理逻辑中，我们再来看一下它的实现，我们重点关注一下组件更新的相关逻辑：

const processComponent = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  if (n1 == null) {
    // 挂载组件
  } else {
    // 更新子组件
    updateComponent(n1, n2, parentComponent, optimized);
  }
};
const updateComponent = (n1, n2, parentComponent, optimized) => {
  const instance = (n2.component = n1.component);
  // 根据新旧子组件 vnode 判断是否需要更新子组件
  if (shouldUpdateComponent(n1, n2, parentComponent, optimized)) {
    // 新的子组件 vnode 赋值给 instance.next
    instance.next = n2;
    // 子组件也可能因为数据变化被添加到更新队列里了，移除它们防止对一个子组件重复更新
    invalidateJob(instance.update);
    // 执行子组件的副作用渲染函数
    instance.update();
  } else {
    // 不需要更新，只复制属性
    n2.component = n1.component;
    n2.el = n1.el;
  }
};

可以看到，processComponent 主要通过执行 updateComponent 函数来更新子组件，updateComponent 函数在更新子组件的时候，会先执行 shouldUpdateComponent 函数，根据新旧子组件 vnode 来判断是否需要更新子组件。这里你只需要知道，在 shouldUpdateComponent 函数的内部，主要是通过检测和对比组件 vnode 中的 props、chidren、dirs、transiton 等属性，来决定子组件是否需要更新。

这是很好理解的，因为在一个组件的子组件是否需要更新，我们主要依据子组件 vnode 是否存在一些会影响组件更新的属性变化进行判断，如果存在就会更新子组件。

虽然 Vue.js 的更新粒度是组件级别的，组件的数据变化只会影响当前组件的更新，但是在组件更新的过程中，也会对子组件做一定的检查，判断子组件是否也要更新，并通过某种机制避免子组件重复更新。

我们接着看 updateComponent 函数，如果 shouldUpdateComponent 返回 true ，那么在它的最后，先执行 invalidateJob（instance.update）避免子组件由于自身数据变化导致的重复更新，然后又执行了子组件的副作用渲染函数 instance.update 来主动触发子组件的更新。

再回到副作用渲染函数中，有了前面的讲解，我们再看组件更新的这部分代码，就能很好地理解它的逻辑了：

// 更新组件
let { next, vnode } = instance;
// next 表示新的组件 vnode
if (next) {
  // 更新组件 vnode 节点信息
  updateComponentPreRender(instance, next, optimized);
} else {
  next = vnode;
}
const updateComponentPreRender = (instance, nextVNode, optimized) => {
  // 新组件 vnode 的 component 属性指向组件实例
  nextVNode.component = instance;
  // 旧组件 vnode 的 props 属性
  const prevProps = instance.vnode.props;
  // 组件实例的 vnode 属性指向新的组件 vnode
  instance.vnode = nextVNode;
  // 清空 next 属性，为了下一次重新渲染准备
  instance.next = null;
  // 更新 props
  updateProps(instance, nextVNode.props, prevProps, optimized);
  // 更新 插槽
  updateSlots(instance, nextVNode.children);
};

结合上面的代码，我们在更新组件的 DOM 前，需要先更新组件 vnode 节点信息，包括更改组件实例的 vnode 指针、更新 props 和更新插槽等一系列操作，因为组件在稍后执行 renderComponentRoot 时会重新渲染新的子树 vnode ，它依赖了更新后的组件 vnode 中的 props 和 slots 等数据。

所以我们现在知道了一个组件重新渲染可能会有两种场景，一种是组件本身的数据变化，这种情况下 next 是 null；另一种是父组件在更新的过程中，遇到子组件节点，先判断子组件是否需要更新，如果需要则主动执行子组件的重新渲染方法，这种情况下 next 就是新的子组件 vnode。

你可能还会有疑问，这个子组件对应的新的组件 vnode 是什么时候创建的呢？答案很简单，它是在父组件重新渲染的过程中，通过 renderComponentRoot 渲染子树 vnode 的时候生成，因为子树 vnode 是个树形结构，通过遍历它的子节点就可以访问到其对应的组件 vnode。再拿我们前面举的例子说，当 App 组件重新渲染的时候，在执行 renderComponentRoot 生成子树 vnode 的过程中，也生成了 hello 组件对应的新的组件 vnode。

所以 processComponent 处理组件 vnode，本质上就是去判断子组件是否需要更新，如果需要则递归执行子组件的副作用渲染函数来更新，否则仅仅更新一些 vnode 的属性，并让子组件实例保留对组件 vnode 的引用，用于子组件自身数据变化引起组件重新渲染的时候，在渲染函数内部可以拿到新的组件 vnode。

前面也说过，组件是抽象的，组件的更新最终还是会落到对普通 DOM 元素的更新。所以接下来我们详细分析一下组件更新中对普通元素的处理流程。

2.2 处理普通元素

我们再来看如何处理普通元素，我把之前的示例稍加修改，将其中的 Hello 组件删掉，如下所示：

<template>
  <div class="app">
    <p>This is {{msg}}.</p>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: 'Vue'
      }
    },
    methods: {
      toggle() {
        this.msg = 'Vue'? 'World': 'Vue'
      }
    }
  }
</script>

当我们点击 App 组件中的按钮会执行 toggle 函数，然后修改 data 中的 msg，这就触发了 App 组件的重新渲染。

App 组件的根节点是 div 标签，重新渲染的子树 vnode 节点是一个普通元素的 vnode，所以应该先走 processElement 逻辑，我们来看这个函数的实现：

const processElement = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  isSVG = isSVG || n2.type === "svg";
  if (n1 == null) {
    // 挂载元素
  } else {
    // 更新元素
    patchElement(n1, n2, parentComponent, parentSuspense, isSVG, optimized);
  }
};
const patchElement = (
  n1,
  n2,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized
) => {
  const el = (n2.el = n1.el);
  const oldProps = (n1 && n1.props) || EMPTY_OBJ;
  const newProps = n2.props || EMPTY_OBJ;
  // 更新 props
  patchProps(
    el,
    n2,
    oldProps,
    newProps,
    parentComponent,
    parentSuspense,
    isSVG
  );
  const areChildrenSVG = isSVG && n2.type !== "foreignObject";
  // 更新子节点
  patchChildren(
    n1,
    n2,
    el,
    null,
    parentComponent,
    parentSuspense,
    areChildrenSVG
  );
};

可以看到，更新元素的过程主要做两件事情：更新 props 和更新子节点。其实这是很好理解的，因为一个 DOM 节点元素就是由它自身的一些属性和子节点构成的。

首先是更新 props，这里的 patchProps 函数就是在更新 DOM 节点的 class、style、event 以及其它的一些 DOM 属性，这个过程我不再深入分析了，感兴趣的朋友可以自己看这部分代码。

其次是更新子节点，我们来看一下这里的 patchChildren 函数的实现：

const patchChildren = (
  n1,
  n2,
  container,
  anchor,
  parentComponent,
  parentSuspense,
  isSVG,
  optimized = false
) => {
  const c1 = n1 && n1.children;
  const prevShapeFlag = n1 ? n1.shapeFlag : 0;
  const c2 = n2.children;
  const { shapeFlag } = n2;
  // 子节点有 3 种可能情况：文本、数组、空
  if (shapeFlag & 8 /* TEXT_CHILDREN */) {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 数组 -> 文本，则删除之前的子节点
      unmountChildren(c1, parentComponent, parentSuspense);
    }
    if (c2 !== c1) {
      // 文本对比不同，则替换为新文本
      hostSetElementText(container, c2);
    }
  } else {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 之前的子节点是数组
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 新的子节点仍然是数组，则做完整地 diff
        patchKeyedChildren(
          c1,
          c2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      } else {
        // 数组 -> 空，则仅仅删除之前的子节点
        unmountChildren(c1, parentComponent, parentSuspense, true);
      }
    } else {
      // 之前的子节点是文本节点或者为空
      // 新的子节点是数组或者为空
      if (prevShapeFlag & 8 /* TEXT_CHILDREN */) {
        // 如果之前子节点是文本，则把它清空
        hostSetElementText(container, "");
      }
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 如果新的子节点是数组，则挂载新子节点
        mountChildren(
          c2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        );
      }
    }
  }
};

对于一个元素的子节点 vnode 可能会有三种情况：纯文本、vnode 数组和空。那么根据排列组合对于新旧子节点来说就有九种情况，我们可以通过三张图来表示。

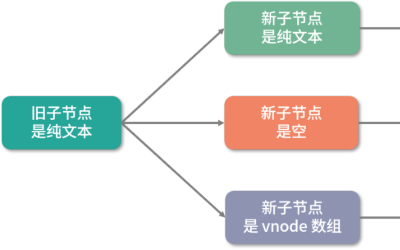

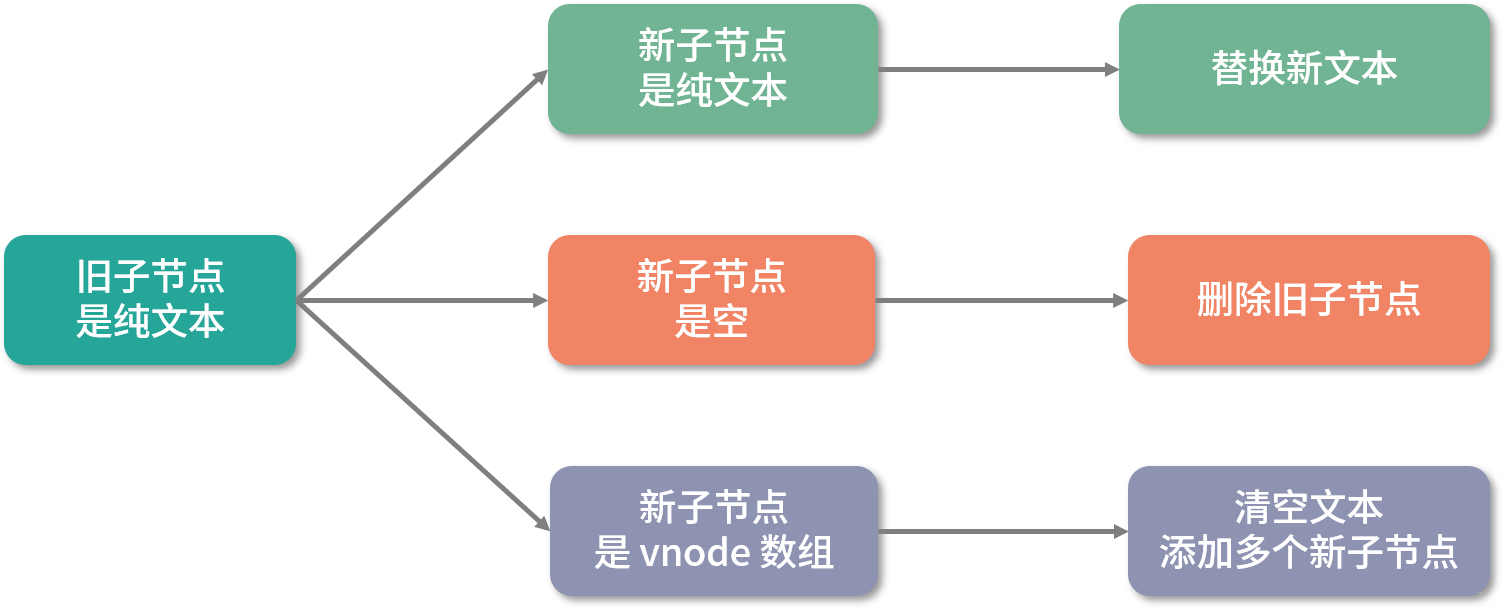

首先来看一下旧子节点是纯文本的情况：

• 如果新子节点也是纯文本，那么做简单地文本替换即可；
• 如果新子节点是空，那么删除旧子节点即可；
• 如果新子节点是 vnode 数组，那么先把旧子节点的文本清空，再去旧子节点的父容器下添加多个新子节点。

接下来看一下旧子节点是空的情况：

• 如果新子节点是纯文本，那么在旧子节点的父容器下添加新文本节点即可；
• 如果新子节点也是空，那么什么都不需要做；
• 如果新子节点是 vnode 数组，那么直接去旧子节点的父容器下添加多个新子节点即可。

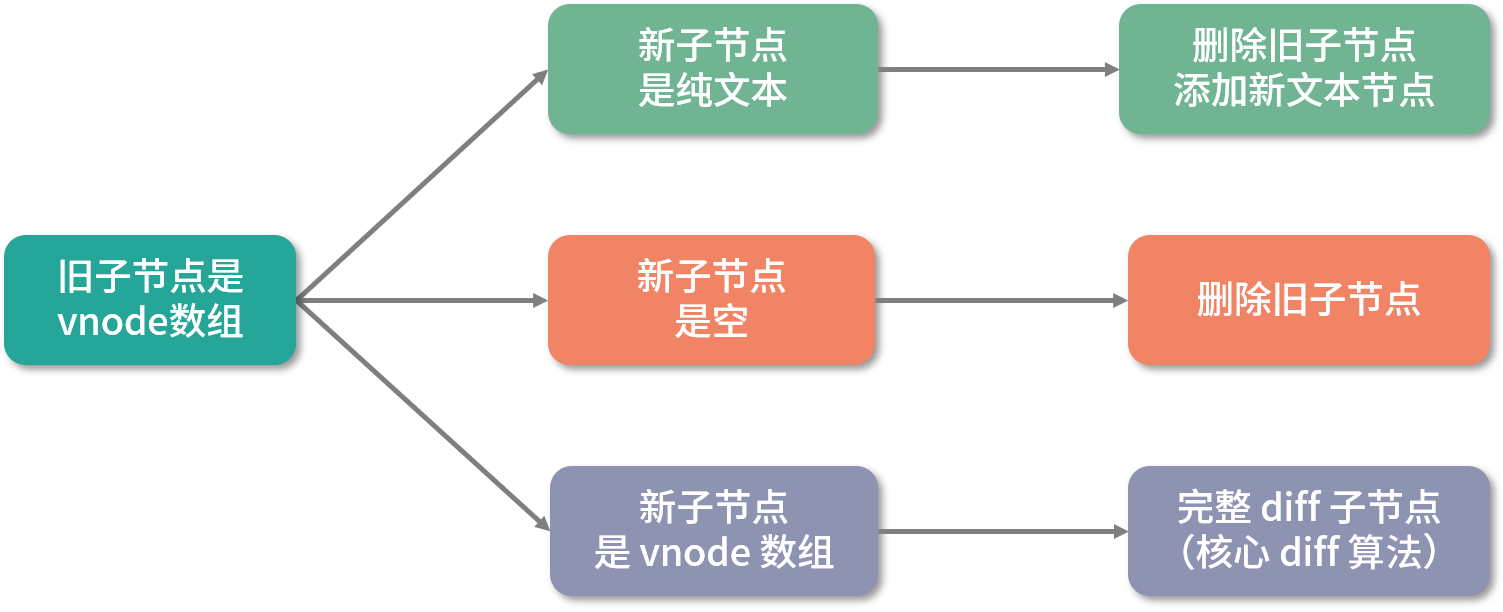

最后来看一下旧子节点是 vnode 数组的情况：

• 如果新子节点是纯文本，那么先删除旧子节点，再去旧子节点的父容器下添加新文本节点；
• 如果新子节点是空，那么删除旧子节点即可；
• 如果新子节点也是 vnode 数组，那么就需要做完整的 diff 新旧子节点了，这是最复杂的情况，内部运用了核心 diff 算法。

下一篇我们就来深入探究一下这个复杂的 diff 算法。

本文的相关代码在源代码中的位置如下：
packages/runtime-core/src/renderer.ts
packages/runtime-core/src/componentRenderUtils.ts
